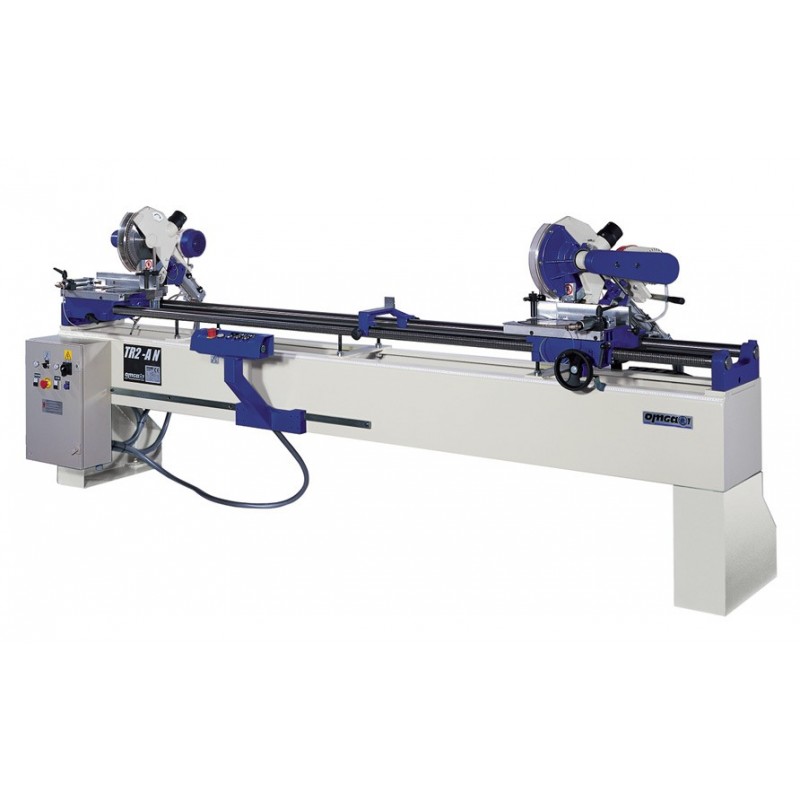

TR 2A
Doppelgehrungssäge – 300 mm Sägeblätter – 3 PS-Motoren
Mehr Infos
Doppelgehrungssäge mit einem festen und einem verstellbaren Aggregat. Manuelle Verstellung. Das verstellbare Aggregat läuft auf Kugellagern. Pneumatische senkrechte und waagerechte Spannvorrichtungen sorgen während des Schnitts für den festen Halt des Werkstücks (CE-Ausführung).Rastpunkte für die Hauptwinkel. Der Bediener kann zwischen 3 Arbeitszyklen wählen: 1) Gleichzeitiger Aggregathub, 2) Alternierender Aggregathub, 3) Einzelschnitt. Große Auswahl an Optionen wie verschiedene Schnittlängen, Auflagen für kurze Teile. Auch in Ausstattung für Aluminium mit hydropneumatischem Hub und Minimalschmierung der Sägeblätter lieferbar.
Download literature
Download (1.15M)
Technische Daten
| TR 2A | TR 2B I INT VIS | TR 2B | TRF 527 | |
|---|---|---|---|---|
| Max. Abstand zwischen den Aggregaten | 2800 mm | 2800 mm | 2800 mm | 2800 mm (4000 mm Opt.) |
| Min. Abstand zwischen den Aggregaten | 225 mm | 600 mm | 335 mm | 158 mm |
| Min. Abstand zwischen den Aggregaten 45° | 385 mm | 600 mm | 460 mm | 158 mm |
| Schnittkapazität 90 Grad | 140 mm | 175 mm | 170 mm | 55 mm |
| Schnittkapazität 45 Grad | 102 mm | 115 mm | 115 mm | 40 mm |
| Max. Schnitthöhe | 90 mm | 120 mm | 120 mm | 40 mm |
| Motorleistung | 2 X 2,2 kW | 2 X 2,9 kW | 2 X 2,2 kW | 2 X 1,18 kW |
| Max. Schnittleistung geneigt | N/A | 175 mm | N/A | N/A |
| Sägeblattbohrung | 30 mm | 30 mm | 30 mm | 30 mm |
| Sägeblattdurchmesser | 300 mm | 370 mm (15") | 350 mm | 8.5" (220 mm) |
| Spindeldrehzahl U/min | 3000 giri/min | 3000 giri/min | 3000 giri/min | 5000 |
| Durchmesser Absauganschluss | 2 x 80 mm | 2 x 80 mm | 2 x 80 mm | 2 x 80 mm |
| Ungef. Verpackungsgewicht kg | 650 Kg. | 800 Kg. | 715 Kg. | 230 Kg. |
| Verpackungsabmessungen | 3675 x 1450 x 1200 mm | 3700 x 1200 x 1600 mm | 3675 x 1500 x 1300 mm | 3345 x 600 x 1400 mm |
